銅ペースト硬化炉（工業用乾燥機）

用途と特長

セラミック電子部品（MLCC)製造工程で使用する銅ペーストの乾燥・硬化用乾燥装置。送風・排気能力を高めている。

主な仕様

外形寸法：1500×900×2037（W*D*H)　乾燥室内寸：750×650×900（W*D*H)
形式：平行流型電気乾燥機　最大加温能力：160℃
【熱風発生装置】
熱源：電気ヒーター　熱容量：59.76KW/3相380V
送風機：ホイルファン0.4KW　最大風量：20m3/min
【制御装置】
送風制御：ワンパス-循環切替式　 風量制御：インバーター
温度調節：デジタル式　温度制御：SSR駆動　PID制御　安全装置：ハイカットサーモ

乾燥機の画像と説明

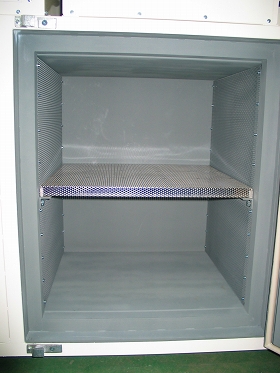

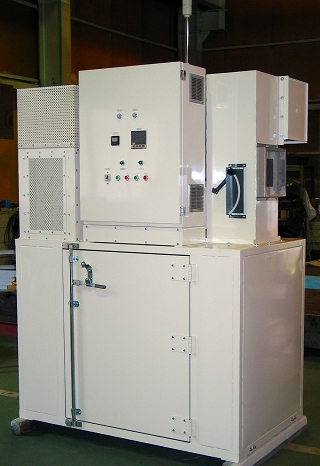

▲右前から見た乾燥機外観。前面右上のレバーでワンパス-循環を切替える。▲乾燥室内。上下二段で、左側面の多孔板から、右側面の多孔板に熱風が流れる。▲左後からみた乾燥機外観。後面の黒コード類は電気ヒーター用。▲（参考画像）積層セラミックコンデンサー(LCC)

　樹脂加工用予熱炉（工業用乾燥機）

用途と特長

用途：金属部品の予熱（樹脂加工の前工程）

特長：スルータイプの電気式予熱炉です。予熱室は上下二段に仕切られ、前後に扉がついたスルータイプです。熱風並行流方式により、室内温度が均一になるようにしています。扉は2重で、内側にも3枚のゴム製「扉」をつけています。予熱物の入れ出しの際、室内温度変化を少なくするためです。

主な仕様

形式：電気式並行流予熱炉
熱源：電気ヒーター（14.94Kw/43.2A)
送風機：ホイルファン　0.4kW/2.5A
予熱室：1000×1000×280×2段
使用温度：120℃

乾燥機の画像と説明

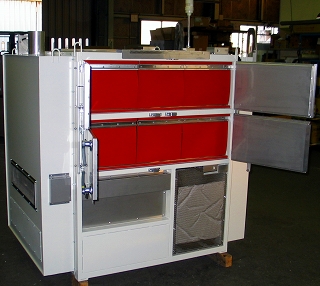

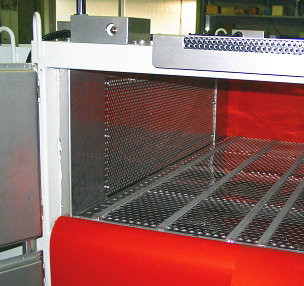

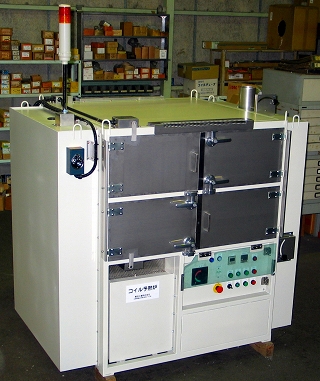

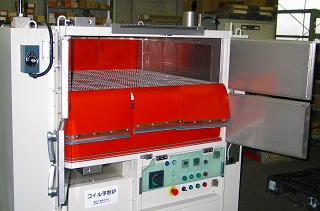

▲予熱炉を前から見たところ。▲4枚のドアを開いた状態。内部に3枚の耐熱ゴム製の「扉」(マグネット脱着式)がある。▲背面から見たところ。扉を開いている。背面側から予熱物を入れ、前側から取り出す。▲外装はSS、室内はSUS304製。左側面から右側面へ熱風が流れる。
