平型(ひら乾)乾燥機(産業用食品乾燥機の事例)

  • 産業用乾燥機は、お客さまのご要望に応じて設計製作するオーダーメイド乾燥機です。
  • このページでは産業用乾燥機の中で「平型乾燥機」の例をご紹介しています。玉ねぎ乾燥機・ネギ乾燥機・ケール乾燥機・しめじ乾燥機・発芽米乾燥機として納入実績があります。
  • 平型乾燥機は、大量の材料をまとめて乾燥箱に投入し、箱の下部からの熱風で乾燥する方式です。トレーに並べる手間がいらない、乾燥箱の掃除が楽、乾燥機の構造がシンプル、といった利点があります。平型乾燥機のしくみはこちら

 ガス直火式平型乾燥機 HKG-6.6(食品乾燥機)

用途と特長
用途:カット玉ねぎ乾燥機として
特長:ガス直火式で乾燥箱6.6m2の平型乾燥機。平型乾燥機の"標準タイプ"です。ガス直火式は熱効率が高く経済的、燃焼ガスもクリーンです。乾燥箱面積6.6m2はバッジでの作業性が良い大きさと定評があります。
主な仕様
熱風発生装置:材質SS
熱源:LPGガスバーナー 送風機:マイルドファン#4
乾燥箱:材質SUS304 キャスター付 面積6.6m2
乾燥機の画像

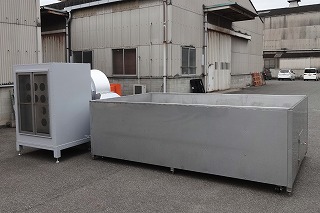

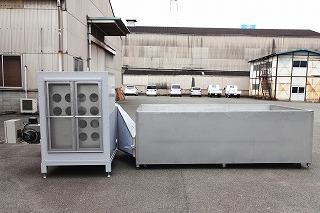

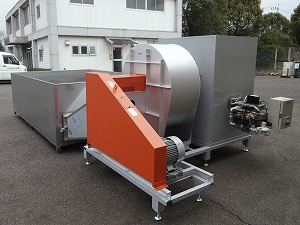

▲斜め前方からの外観。手前が乾燥箱です。▲側面です。丸穴が見える右の装置は熱交換器です。▲斜め後方からの外観です。送風機はマイルドファンです。

 ガス直火式連結平型乾燥機 HKG-1.5×3(食品乾燥機)

用途と特長
用途:米菓子の仕上げ乾燥
特長:1.5m2のキャスター付乾燥箱を3台連結して乾燥する平型乾燥機です。乾燥箱が小型なので移動が容易です。製品別に同時に乾燥もできます。各乾燥箱には製品取出用のシュートを設けています。
主な仕様
【形式】連結式平型乾燥機
【収容量】1.5m2乾燥箱×3
【乾燥箱素材】SUS304 【最大使用温度】110℃
【方式】LPGバーナー直火式 【送風機】シロッコファン
【温度制御】バーナー比例制御 【風量調節】インバーター
乾燥機の画像と説明

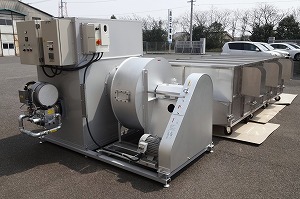

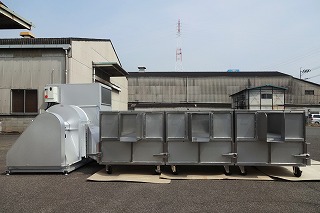

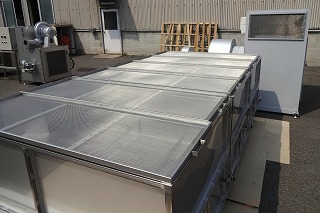

▲1.5m2の乾燥箱(キャスター付)を3台連結して乾燥します。▲各乾燥箱には乾燥物排出用シュートがついています。▲乾燥箱の上部には飛散防止用のSUSメッシュの覆い蓋を載せます。

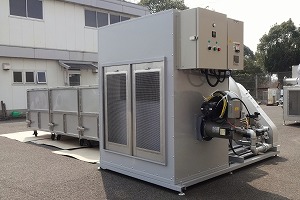

▲LPGバーナー直火式+シロッコファンの熱風発生装置▲斜め左後方から見た熱風発生装置

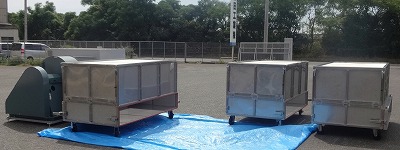

▲3台の台車の連結を解除した状態(この平乾は上記の類似機です)

 ガス直火式熱風発生装置(食品乾燥機)

用途と特長
用途:米菓子の仕上げ乾燥
特長:コンパクトでパワフルなオールステンレス製熱風発生装置。クリーンな熱風を効率よく作り出すLPGバーナー直火式です。食品会社C社様に上の連結式平型乾燥機と同時に2台納入しました。
主な仕様
【形式】ガス直火式熱風発生装置
【主要素材】SUS304
【最大使用温度】110℃ 【最大風量】33m3/min
【方式】LPGバーナー直火式 【送風機】ターボファン
【温度制御】バーナー比例制御 【風量調節】インバーター
乾燥機の画像

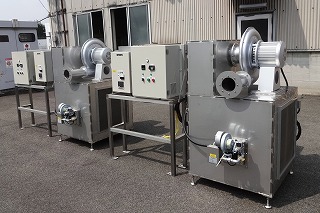

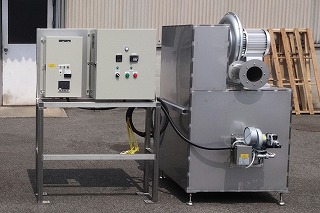

▲2台の熱風発生装置。本体はオールステンレス製です。

 電気式平型乾燥機 HKE-3(食品乾燥機)

用途と特長
用途:発芽米乾燥機・カット葱乾燥機として
特長:電気式の平型乾燥機。熱源が電気ですから極めてクリーンな環境で作業できます。ボックスの側壁は可倒式で、製品の取出しが楽です。
主な仕様
熱風発生装置:材質SUS304
熱源:コイルフィンヒーター(24KW) 送風機:斜流ファン(1.6KW)
乾燥箱:材質SUS304 面積2.5m2 キャスター付
乾燥機の画像と説明

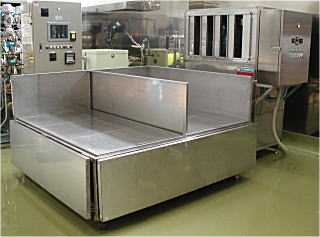

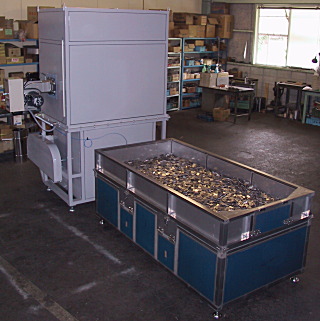

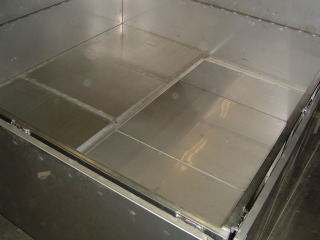

▲工場に納入された乾燥機(背景は別の機械です)▲乾燥箱の側壁を倒した状態。中仕切りは脱着可能。▲食材によっては特殊ネットで全体を包み乾燥します。上とは別の平乾です。

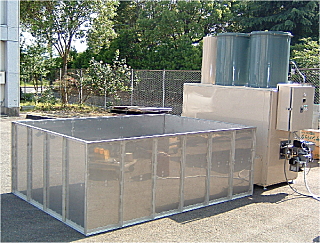

 間熱式平型乾燥機 HKO-5(食品乾燥機)

用途と特長
用途:スライスしめじ乾燥機・ケール乾燥機として
特長:オーソドックスな平型乾燥機。軸流送風機を使っていますので据付面積はシロッコファンタイプに比べるとコンパクトです。
主な仕様
[乾燥箱]
面積:5.3㎡ 材質:SUS304 棚板:SUS304(パンチングメタル)
[熱風発生装置]
軸流送風機:1.1Kw×2 間熱式 熱源:オイルバーナー33600Kal/h
乾燥機の画像と説明

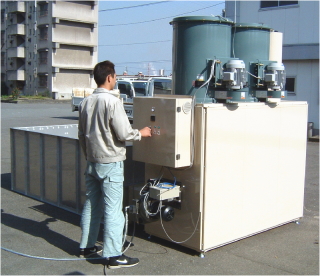

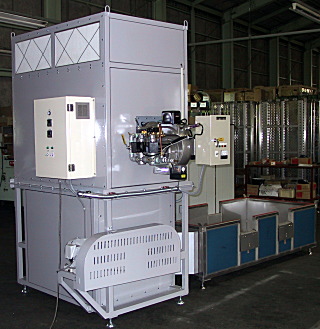

▲納品前の試運転作業風景です

 直火式平型乾燥機 HKO-6.5(食品乾燥機)

用途と特長
用途:ペット用牧草乾燥機として
特長:平型熱風乾燥機は、大量の材料をまとめて乾燥箱に投入し、箱の下部からの熱風で乾燥する方式です。トレーに並べる手間がいらない、乾燥箱の掃除が楽、乾燥機の構造がシンプル、といった利点があります。
主な仕様
乾燥箱:6.5m2(2坪) ステンレス製、
熱風発生装置:4.5#シロッコファン 風量調節:インバーター制御
熱源:オイルバーナー(7.0G)直火型
定義項目3

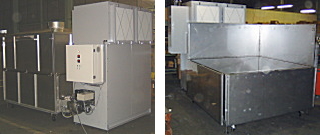

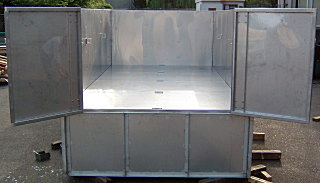

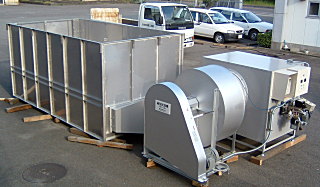

▲全体の外観▲乾燥室ドア部▲乾燥室底面のパンチングメタル。熱風が吹き出します。

 天井付平型乾燥機 HKOS-3(食品乾燥機)

用途と特長
用途:カット玉ねぎ乾燥機(タマネギ乾燥機)として
特長:通常、平型乾燥機では乾燥箱の天面はありません。作業性や排気性をよくするためです。この平型乾燥機のユーザー様は衛生面に特に配慮され、吸気側にクリーンフィルター、排気側には天井ダクトからの屋外排気を指定されました。天面は釣り天井式ですから、乾燥箱の側面は4面開口できます。
主な仕様
形式:間熱式平型乾燥機
外形寸法:3040*2300*2358
[乾燥室]
材質:SUS304 容積:1830*1800*400
棚:パンチングメタル2φ*3P 側板:4面可倒可能  天面:釣式天井(排気筒付)
[熱風発生装置]
方式:間熱式 熱源:ガンタイプバーナー(5.5G)
送風機:シロッコファン 2.2Kw/3相200V*2 吸気口:プレフィルター+中性能フィルター付
[制御]
温度調節:デジタル式 温度センサー:K熱電対(耐熱仕様)
風量調節:インバーター式 タイマー:デジタル式
乾燥機の画像と説明

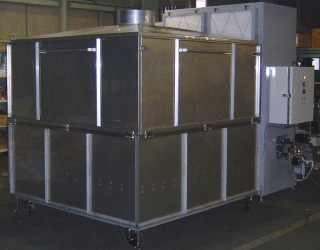

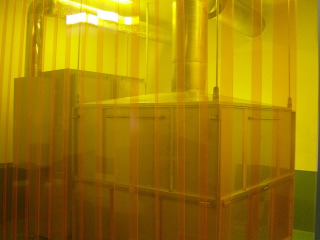

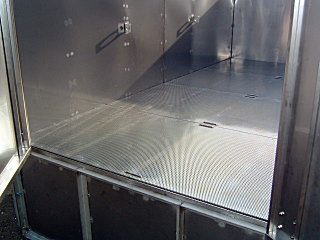

▲乾燥室側からの外観▲熱風発生装置側からの外観(左)▲側板を倒した乾燥室▲パンチングメタル棚板部。手前側は取りはずしています。▲ユーザーさまの設置状況。天井をつっている状態と、天井排気ダクトの様子がわかります。

 上下分離式箱型乾燥機 HKG-2(工業用乾燥機)

用途と特長
用途:洗浄スクラップの乾燥
特長:乾燥箱が上箱と下箱に分離している平型乾燥機。下箱は通風用の箱。この上に底面がパンチングメタルの上箱をのせ乾燥する。乾燥物をいれる上箱が、フォークリフトで移動できるように設計されているので、作業効率がよい。
主な仕様
形式:直火式平型乾燥機
最高使用温度:130℃ 使用総電力:1.8KW/3相200V
【熱風発生装置】
方式:直火式  熱源:LPGバーナー
送風機:シロッコfan 1.5KW/3相200V
吸気用防塵フィルター、バーナー吸気用防塵フィルター付き
【乾燥箱】
上下分離式 材質:SUS304
外形寸法:2000*1000*815 上箱寸法:2000*1000*255
【制御】
温度調節器:デジタル式 温度センサー:K熱電対
タイマー:デジタル式タイマー 風量調節:インバーター式
乾燥機の画像と説明

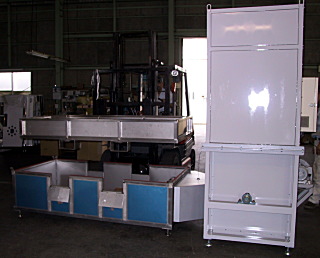

▲乾燥機外観。乾燥箱は下箱だけの状態。上箱は載っていない。▲乾燥箱に上箱(乾燥物を収納する箱)が載った状態▲上箱をフォークリフト(回転フォーク付)で持ち上げた状態
