箱型 通風式乾燥機(産業用食品乾燥機の事例)

  • 産業用乾燥機はお客さまのご要望に応じて設計製作するオーダーメイド乾燥機です。
  • このページでは産業用乾燥機の中で「箱型通風式乾燥機」の例をご紹介しています。
  • 通風式(上吹き式)とは、熱風を棚の下から上に通す方式のことです。トレーに並べた乾燥材料の間を熱風が通り抜けます。リーダー食品乾燥機も通風式です。

 ビルトイン通風式乾燥機(食品乾燥機)

用途と特長
用途:カット野菜の乾燥
特長:食品工場の壁面に完全にビルトインされた通風式乾燥機。3台の乾燥機前面は壁面と面一で、すっきりしています。(熱源のオイルバーナーは背面にあります)
主な仕様
形式:ビルトイン通風式乾燥機
寸法:2830*1760*2425(W*D*H) 主要素材:SUS304
最大使用温度:65℃
送風機:斜流ファン 排気ファン:有圧換気扇  熱源:オイルバーナー
収容量:SUSメッシュトレー 96枚  棚数:16段*2列(トレー3枚/列)
【メッシュ・トレー】 寸法:510*790*40(W*D*H)メッシュ 材質:SUS304
乾燥機の画像と説明

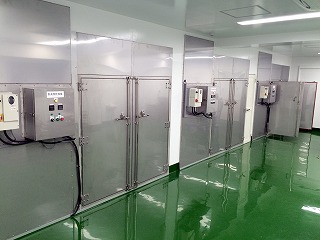

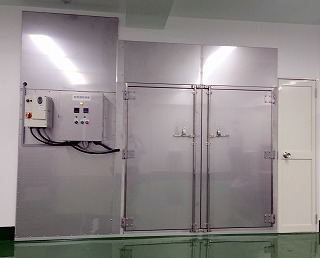

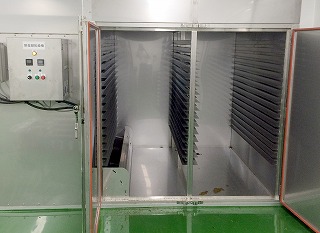

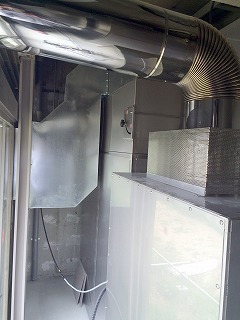

▲乾燥機外観(3台納品しました)▲乾燥機外観。保守点検は右のドアから乾燥機背部に入れます。▲乾燥庫内部。16段*2列の棚。1段に3枚のトレーを収納します。▲乾燥機背面部。手前の煙突はバーナー排気用。奥は乾燥庫の排気ダクト。

 台車式通風乾燥機(食品乾燥機)

用途と特長
用途:食品の研究開発試験用のラボ機
特長:食品会社様からの特注品。防塵フィルター付の他、熱交換器内部も掃除ができるように扉がついています。クリーンな排気ガスのLPGガスバーナー仕様。
主な仕様
【本体】形式:台車式通風乾燥機
寸法:1820*1300*1955 主用素材:SUS304
最大使用温度:100℃ 使用電力:0.65kw/3相200V
熱源:間熱式LPGガスバーナー(55000kcal/h) 送風機:シロッコファン(1.5番)
【ステンレス台車】寸法:680*620*1438(W*D*H) 材質:SUS304 棚数:15段
【SUSメッシュ・トレー】寸法:600*600*40 10メッシュ 材質:SUS304
乾燥機の画像と説明

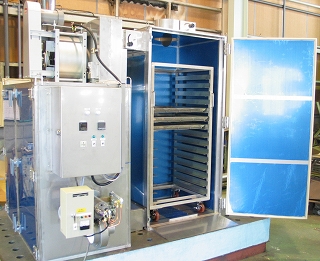

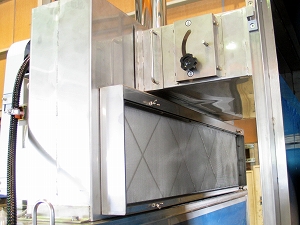

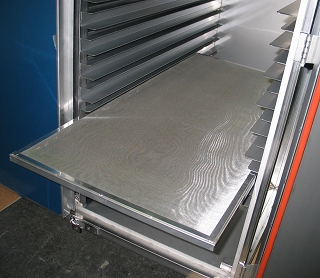

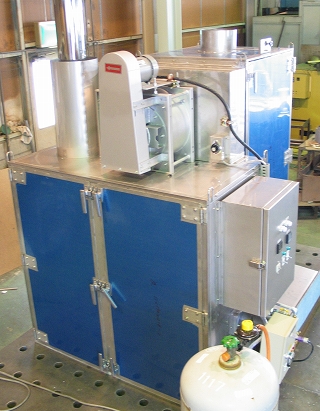

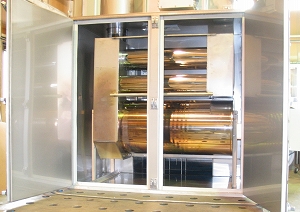

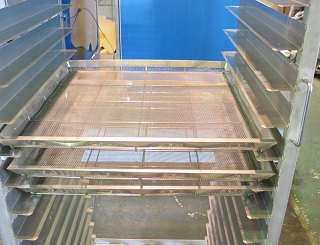

▲本体外観(15段のSUS台車を乾燥室に収容しています)▲SUSメッシュトレー▲熱交換機の側面にある掃除用扉▲防塵フィルター付の吸気口▲熱交換機の扉を開いた様子(内部のSUS製熱交換器が見えます)

 大風量通風式乾燥機(食品乾燥機)

用途と特長
用途:顆粒状の食品原料
特長:高静圧大風量のは箱型通風式乾燥機。乾燥物が顆粒状で通風抵抗が大きいため、専用機として設計・製作した。熱風発生装置を乾燥室の後側にレイアウトしているが、これは作業者の安全管理を考慮し、据付後に乾燥室ドア面側(作業室)と乾燥機本体側(機械室)とを壁で仕切るためである。
主な仕様
【概要】
型式:箱型通風式乾燥機
外形寸法:1326W×3214D×2160H
最大使用温度:100℃ 使用総電力/電圧:2.5kw/3相200V
【熱風発生装置】
型式:直火式  熱源:都市ガスーナー(233kw)
送風機:マイルドファン 2.2kw
【乾燥室】
型式:棚式箱型乾燥室 棚数:30 材質:SUS304
【専用トレー】
型式:上蓋付SUSネットトレー
枚数:30セット 材質:SUS304
【制御装置】
温度制御:デジタル式 バーナー制御:Lo-Hi制御
タイマ:デジタル式 OFFタイマ  風量制御:インバータ式
乾燥機の画像と説明

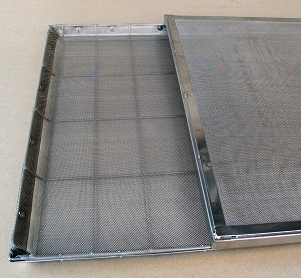

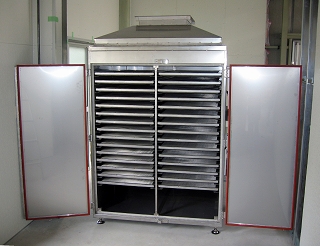

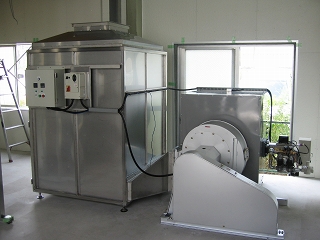

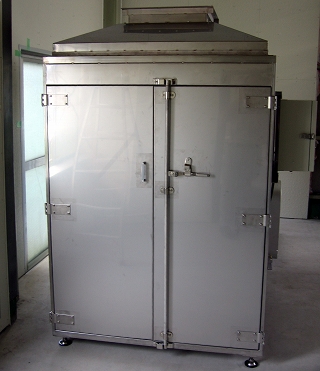

▲乾燥機側面。右が熱風発生装置▲乾燥室正面▲乾燥室内部▲棚に入れた専用SUSトレー(上ネット蓋つき)▲専用トレーセット。ネットトレーと飛散防止の上ネット蓋のセット
