産業用乾燥機（蒸気式）の事例

　特殊工業汚泥乾燥機（蒸気式）

用途と特長
用途：特殊工業汚泥の乾燥
特長：外部ボイラーから発生させたスチームを熱源とする熱風乾燥機。現存機に合わせた寸法で製作。
多孔板と風向板の組み合わせで、大容量でありながら均等な熱風が送られる。循環経路等の接ガス部すべてに全溶接を施しており、各部点検口からの水洗い可能。特に乾燥室内は高圧洗浄にも耐えられる設計。
主な仕様
【外形寸法】2250×1930×2691(操作盤･突起部除く)
【熱源】蒸気 エロフィンヒーター 150kw/h
【使用温度】(最大)150℃
【使用素材】外板：メッキ鋼板　接ガス部・熱交換器：SUS304
【乾燥物収納】 棚式台車(トレイ66枚収納)
乾燥機の画像と説明

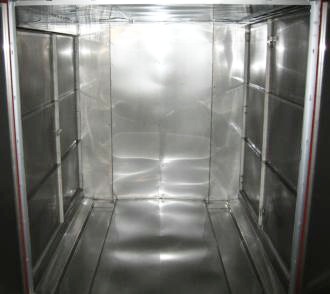

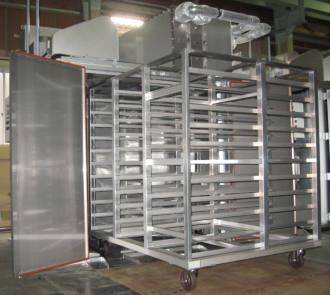

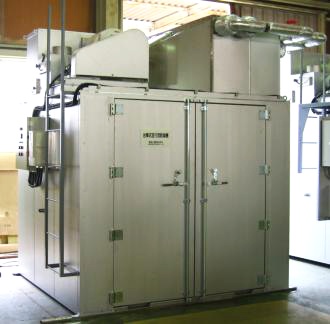

▲外観。左右と背面の梯子を使い、天板上のダクト、循環装置等の洗浄・メンテナンスを行う▲被乾燥物の出し入れには専用の棚式台車を使う▲乾燥室内部。SUS304製。熱風は横方向に流れる

　塗料・接着剤保温庫（蒸気式）

用途と特長
用途：塗料、接着剤などを、製造ですぐ使える粘度に保持するための保温機。
特長：一斗缶を2段積みで18個、収容できます。安全上の理由から熱源は蒸気とし、ハイカットサーモを装備しています。
主な仕様
形式：蒸気式熱風循環型保温機
外形寸法：1640*1340*2212　
庫内寸法：1500*1200*1100
材質：SS焼付け塗装　
所要電力：0.5KW/三相200V　
使用温度：50～100℃
[熱風発生装置]
ヒーター：エロフィンヒーター　
常用蒸気圧：0.2MPa　
送風機：シロッコfan（耐熱仕様）
[制御装置]
温度調節：液体膨張式サーモ　
温度制御：ON/OFF制御　
タイマ：1週間タイプ
安全装置：ハイカットサーモ
乾燥機の画像と説明

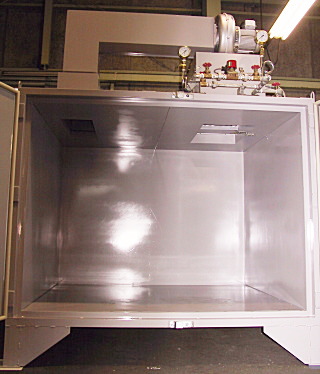

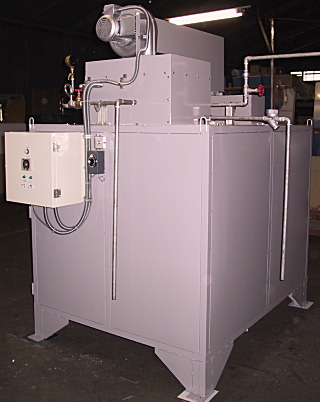

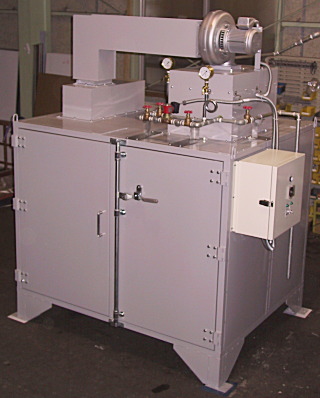

▲前部斜め上からみた保温機。収容室上部に蒸気ヒーター、送風機、循環ダクトをレイアウト。▲右側面を後部からみた保温機。▲庫内の様子。上部に熱風吹出し口（右）と排気口（左）が見えます。

　試作フイルム乾燥機（蒸気式）

用途と特長
用途：試作フィルムの乾燥
特長：蒸気式並行流棚式乾燥機です。並行流（横吹）式は棚の上下の温度差が少なくなる特徴があります。プレートフィンヒーターは乾燥室内の温度ムラが、出にくいという利点があります。
主な仕様
熱源：PlateFinHeater(スチーム)
乾燥機の画像と説明

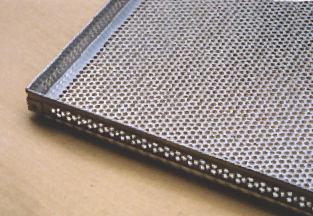

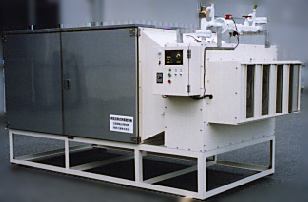

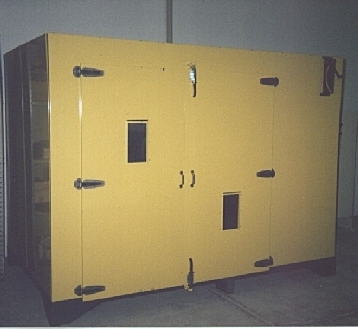

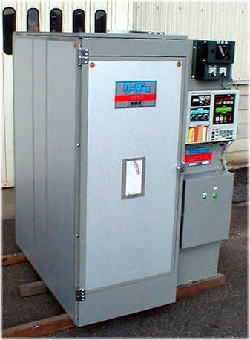

▲熱風発生装置側からみた外観▲吹き出し側からみた外観▲SUSパンチングメタル専用トレー

　試料 遠赤外線乾燥機（蒸気式）

用途と特長
用途：試料の試験乾燥
特長：棚式の遠赤外線乾燥機です。遠赤塗料をコーティングしたスチームヒーターを使用し、トレーを上下から遠赤乾燥できます。
主な仕様
熱源はスチーム。本体はステンレス仕上げ。
乾燥機の画像と説明

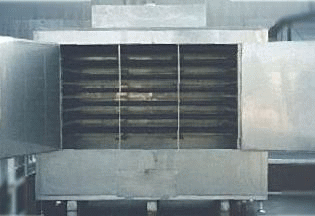

▲乾燥機の外観▲庫内のパイプが遠赤ヒーター。パイプの間にトレーを収容する。
